Was ist eine Bandwaage und wie funktioniert sie: Ein praktischer Leitfaden zur Förderbandwägung

Eine Schüttgutumschlaganlage kann monatelang laufen, während die Bestandsaufzeichnungen leise aus dem Takt geraten. Die Tonnage-Aufzeichnungen stimmen nicht mehr mit dem überein, was tatsächlich über das Band lief, und Abrechnungsstreitigkeiten tauchen erst auf, wenn eine Prüfung endlich die Lücke entdeckt. Die Ursache ist meist einfach: Das Material wurde nie während der Bewegung gewogen.

Wenn Sie Schüttgüter verwalten, haben Sie diese Frustration wahrscheinlich schon erlebt. Sie benötigen eine zuverlässige laufende Summe, ohne die Linie anhalten zu müssen. Genau das leistet eine Bandwaage.

Dieser Leitfaden erklärt, was eine Bandwaage ist, wie der Wiegevorgang funktioniert und worauf es ankommt, wenn Sie sich auf eine Bandwaage für die Abrechnung oder Prozesssteuerung verlassen. Wir bleiben praxisnah, damit Sie beurteilen können, ob eine Förderbandwaage zu Ihrem Betrieb passt.

1. Was eine Bandwaage misst und warum das wichtig ist

Eine Bandwaage ist ein Instrument, das Material kontinuierlich wiegt, während ein Förderband es transportiert. Sie meldet eine Durchflussrate in Tonnen pro Stunde und eine kumulierte Gesamtmenge in Tonnen. Keine Charge wird angehalten, kein Trichter abgekoppelt, und das Förderband läuft weiter mit voller Produktionsgeschwindigkeit.

In der Praxis wird die Berechnung kontinuierlich von einem Integrator durchgeführt. Der Integrator kombiniert das Lastsignal vom Wägeelement und das Geschwindigkeitssignal eines Sensors, zeigt dann die Ergebnisse an und zeichnet sie auf.

Typische Betriebsbereiche helfen, die Zahlen in den richtigen Kontext zu setzen. Bandgeschwindigkeiten liegen üblicherweise zwischen etwa 0,5 und 5 Metern pro Sekunde, und Durchsatzraten können von einigen Tonnen pro Stunde auf einem kleinen Prozessförderer bis zu mehreren tausend Tonnen pro Stunde auf einer Hauptlinie in einem Bergwerk oder Hafen reichen. Das gleiche Wägeprinzip gilt für den gesamten Bereich; was sich ändert, ist die Größe und Steifigkeit des Rahmens.

3. Kernkomponenten eines Bandwaagensystems

Ein Bandwaage ist ein System, das aus mehreren Teilen besteht, die zusammenarbeiten. Das Verständnis der Komponenten hilft beim Vergleich von Anbietern oder bei der Planung von Wartungsarbeiten. Die folgende Tabelle fasst die Hauptelemente und ihre Funktionen zusammen.

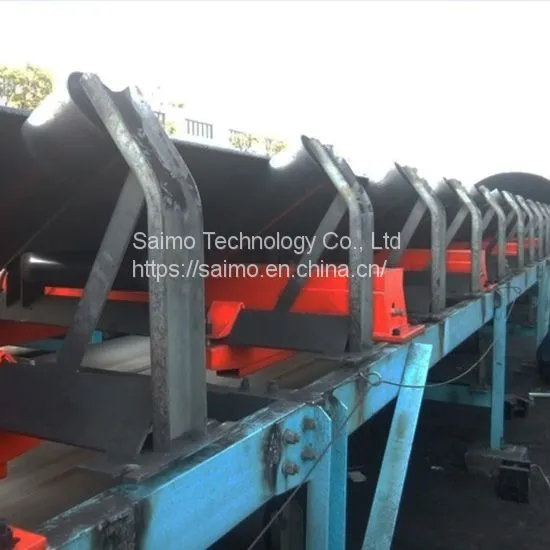

Der Wägerahmen ist das mechanische Herz. Er trägt die Tragrollen, die das Band stützen, und leitet die vertikale Last auf die Wägezellen. Die Qualität dieses Rahmens, seine Steifigkeit und seine Ausrichtung beeinflussen alle die Wiederholbarkeit der Messung.

Ein gut konstruierter Rahmen überträgt nur die vertikale Komponente der Last und weist Seitenkräfte zurück, die die Anzeige sonst verfälschen würden. Einige Konstruktionen verwenden ein Drehgelenk oder eine Biegefeder, um den gewogenen Abschnitt vom Rest der Struktur zu isolieren. Diese Isolierung ermöglicht es den Wägezellen, auch bei Durchhängen und Verschieben des Bandes unter Last ein stabiles Signal zu liefern.

Der Integrator ist das elektronische Herz. Saimo Technology produziert Integratoren, die mit ihren Wägegestellen zusammenarbeiten, und die Abstimmung dieser beiden Teile ist wichtig, da ein gut gebautes Gestell durch einen schlecht konfigurierten Controller beeinträchtigt werden kann.

4. Der Wägevorgang Schritt für Schritt

Wenn das Förderband läuft, wiederholt sich der Vorgang in einem Zyklus. Die Wägezellen erfassen das Gewicht von Band und Material über die Wägestrecke, und der Geschwindigkeitssensor meldet, wie schnell sich das Band bewegt.

Der Integrator entfernt dann das Bandgewicht, ein Schritt, der als Tara oder Nullreferenz bezeichnet wird. Es bleibt nur die Materiallast übrig. Anschließend multipliziert er die Nettolast mit der Bandgeschwindigkeit, um die Durchflussrate in Tonnen pro Stunde zu erhalten.

Schließlich summiert der Integrator die Durchflussrate über die Zeit auf, um die Gesamtmenge zu ermitteln. Jeder dieser Schritte erfolgt kontinuierlich, oft viele Male pro Sekunde, sodass kurzfristige Schwankungen erfasst und nicht blind gemittelt werden.

Ein erwähnenswertes Detail ist, dass die Wägezellen sowohl das Band als auch das Material sehen. Die Leerbandreferenz wird daher zuerst gemessen, bevor Material eingebracht wird, damit der Integrator sie sauber abziehen kann. Bei einem langen Förderband kann das leere Band einen erheblichen Teil einer vollen Last ausmachen, weshalb die Nullreferenz kein trivialer Schritt ist.

6. Arten von Bandwaagen

Bandwaagen unterscheiden sich hauptsächlich in der Anzahl der gewogenen Tragrollen und der Art der Lastaufbringung. Die Wahl hängt von der Förderbandlänge, der Bandgeschwindigkeit, dem Lastprofil und der erforderlichen Genauigkeit ab. Eine kurze Zusammenfassung hilft, die Optionen zu verdeutlichen.

Einzelrollenwaagen sind einfacher und in der Regel günstiger, weshalb sie häufig dort eingesetzt werden, wo ein grober Inventarwert ausreicht. Mehrrollenwaagen verlängern die Wiegstrecke und verringern die Empfindlichkeit gegenüber ungleichmäßiger Beladung, sodass sie sich für verrechnungsgenaue Messungen eignen.

Unser Team führt Käufer häufig zu Konfigurationen mit mehreren Umlenkrollen, wenn das Material wertvoll ist oder die Messung der kommerziellen Abrechnung dient. Die zusätzliche Wiegespannweite stellt eine kleine Prämie gegen das Risiko einer Untererfassung dar.

7. Wo Bandwaagen eingesetzt werden

Bandwaagen kommen überall dort vor, wo Schüttgut auf einem Förderband bewegt wird und jemand wissen muss, wie viel bewegt wurde. Kraftwerke wiegen Kohlezufuhr, Zementwerke wiegen Kalkstein und Klinker, und Minen wiegen Erz, das die Grube verlässt.

Häfen und Terminals wiegen eingehende oder ausgehende Fracht. Düngemittel, Getreide, Zuschlagstoffe und Recyclingbetriebe sind alle auf die gleiche kontinuierliche Messung angewiesen. In jedem Fall ist das Ziel dasselbe: eine zuverlässige Gesamtmenge ohne Unterbrechung des Flusses.

Die Genauigkeitsanforderung variiert je nach Branche, was beim Vergleich von Angeboten nützlich ist. Ein Kraftwerk, das Kohlebestände mit in Rechnung gestellten Lieferungen abgleicht, wird eine strengere Klasse verlangen als ein Steinbruch, der nur eine tägliche Produktionsschätzung benötigt. Die Abstimmung der Instrumentenklasse auf die tatsächlichen kommerziellen Anforderungen vermeidet sowohl eine Unterspezifikation als auch die Bezahlung von Präzision, die nicht genutzt wird.

Das Unternehmen hat in diesen Bereichen Bandwaagen installiert, und der gemeinsame Nenner ist, dass jeder Kunde eine Messung wollte, die er verteidigen konnte. Diese Anforderung bestimmt, wie die Ausrüstung spezifiziert und installiert wird.

8. Zwei Feldbeispiele

Der Wert einer Bandwaage zeigt sich am deutlichsten unter realen Betriebsbedingungen. Die folgenden Beispiele beschreiben typische Situationen mit Zahlen, die widerspiegeln, was Betreiber üblicherweise beobachten, und nicht einen bestimmten benannten Standort.

Im ersten Fall ersetzte ein Zementwerk, das ein Kalksteinförderband mit etwa 900 Tonnen pro Stunde betreibt, eine manuelle Schätzung durch Probenahme durch eine Mehrrollen-Bandwaage. Das Werk hatte den Klinkerausstoß mit dem Rohmaterialeinsatz durch regelmäßige Stichproben abgeglichen, und die Abweichung war groß genug, um eine finanzielle Überprüfung auszulösen. Nach der Inbetriebnahme reduzierte die Bandwaage die monatliche Bestandskorrektur auf weit unter 1 %, was das Team als eine sinnvolle Verbesserung der Kostenkontrolle beschrieb. Derselbe Messwert wird nun für die Rohmischungsproportionierung des Werks verwendet.

Die Kalibrierung sollte von Anfang an Teil des Plans sein. Null- und Bereichsprüfungen mit Referenzgewichten oder, wo möglich, einem Materialtest legen die Grundlage fest. Die regelmäßige Wiederholung dieser Prüfungen hält die Messwerte über Jahre hinweg zuverlässig.

10. Häufig gestellte Fragen

10.1 Wie genau ist eine Bandwaage in der Praxis?

Die tatsächliche Genauigkeit hängt mehr von der Installation und Wartung ab als vom Gerät selbst. Eine gut installierte Mehrrollen-Bandwaage kann typischerweise eine Gesamtgenauigkeit von etwa 0,5 % oder besser erreichen, während Einzelrollen-Geräte eher bei 1 % liegen. Bandspannung, Ausrichtung der Rollen und Materialablagerungen beeinflussen das Ergebnis. Eine regelmäßige Null- und Bereichskalibrierung erhält die angegebenen Werte über die Zeit.

10.2 Was ist der Unterschied zwischen einer Bandwaage und einem Bandwieger?

Die beiden Begriffe bezeichnen dasselbe Gerät. Bandwieger ist der traditionellere Name, während Bandwaage im nordamerikanischen Sprachgebrauch üblich ist. Beide beschreiben ein System, das kontinuierlich Material auf einem Förderband wiegt und Durchflussrate sowie Gesamtmenge anzeigt. Wenn Sie einen der Begriffe in einer Spezifikation sehen, ist die beschriebene Funktion identisch.

10.3 Kann eine Bandwaage für den Handel oder die Abrechnung verwendet werden?

Ja, vorausgesetzt, die Installation erfüllt die in Ihrer Region geltenden Genauigkeitsklassen- und Zulassungsanforderungen. Abrechnungsanwendungen erfordern in der Regel ein Mehrrollen-Wiegerahmen, sorgfältige Ausrichtung und regelmäßige Überprüfung. Einige Rechtsgebiete verlangen auch eine gesetzliche messtechnische Zulassung. Ein Lieferant mit Erfahrung im gewerblichen Wiegen kann Sie zu den spezifischen Anforderungen für Ihren Markt beraten.

10.4 Wie oft sollte eine Bandwaage kalibriert werden?

Ein praktischer Ausgangspunkt ist eine Nullpunktkontrolle in kurzen Abständen und ein Spannungs- oder Materialtest in längeren Abständen. Die genaue Häufigkeit hängt von der Belastung, dem Bandverschleiß und der Stabilität des Förderers ab. Viele Betreiber führen wöchentlich oder beim Austausch des Bandes eine Nullpunktkontrolle durch und führen dann monatlich oder vierteljährlich eine vollständige Kalibrierung durch. Konsistente Aufzeichnungen erleichtern es, Abweichungen zu erkennen, bevor sie die Gesamtsumme beeinflussen.
