In einem Kohlekraftwerk beginnt der Weg vom Bunker zum Brenner mit einem einzigen Gerät, das bestimmt, wie viel Brennstoff die Mühle erreicht. Wenn dieser Zuführer zu viel oder zu wenig liefert, reagiert der Kessel mit instabiler Verbrennung, und die Korrektur äußert sich in überschüssiger Luft, höheren Emissionen oder verlorener Effizienz.

Wenn Sie Anlagen für ein Kraftwerk betreiben oder spezifizieren, ist der Kohlewiegezuführer eines der wirkungsvollsten Instrumente auf dem Brennstoffweg. Es ist der Punkt, an dem der Brennstoff vom gelagerten Bestand in einen kontrollierten Prozessstrom übergeht.

Dieser Leitfaden erklärt die Rolle des Kohlewiegezuführers in einem Kraftwerk, warum gravimetrische Steuerung wichtig ist, wie der Zuführer in das Brennstoffsystem passt und worauf im Betrieb und bei der Spezifikation zu achten ist.

1. Der Platz des Zuführers im Brennstoffsystem

Der typische Kohleweg in einer Kohlenstaubanlage verläuft vom Bunker durch den Zuführer in den Pulverisator und dann zu den Brennern. Der Zuführer befindet sich zwischen dem Bunkerauslass und dem Mühleneinlass und ist das Element, das die Kohle mit kontrollierter Rate in die Mühle dosiert.

Wenn diese Rate vom Sollwert abweicht, passt der Regler den Bandantrieb an, um sie wieder anzugleichen. Die Schleife läuft kontinuierlich, sodass der Beschicker Änderungen der Kohledichte, schwankende Bunkerstände oder Laständerungen nahezu sofort korrigiert.

Das Ergebnis ist eine Förderrate, die das Kesselanforderungssignal eng verfolgt. Diese Reaktionsfähigkeit ermöglicht es einem modernen Kraftwerk, Lastschwankungen zu folgen, ohne dass die Brennstoffseite hinter der Verbrennungsseite zurückbleibt.

Es gibt eine Feinheit in der Art und Weise, wie die Schleife das Bandgewicht behandelt. Der Regler trennt das Gewicht des leeren Bandes vom Gewicht der Kohle, sodass die Ratenberechnung nur den Brennstoff widerspiegelt. Diese Nullreferenz wird regelmäßig überprüft, da ein kleiner Fehler in der Leerband-Referenz direkt zu einer anhaltenden Abweichung des gelieferten Brennstoffgewichts führt.

4. Anpassung der Förderkapazität an den Kesselbedarf

Die Dimensionierung des Beschickers beginnt mit dem Brennstoffbedarf der Mühle über den gesamten Lastbereich des Kessels. Der Beschicker muss die maximale Rate liefern, die die Mühle bei Volllast benötigt, und gleichzeitig bei niedriger Last, wenn die Anlage mit reduzierter Leistung arbeitet, präzise steuern.

Turndown ist hier genauso wichtig wie die Spitzenkapazität. Ein Kraftwerk verbringt viele Stunden im Teillastbetrieb, daher muss der Zuführer seine Genauigkeit über einen weiten Bereich halten, nicht nur an der Spitze. Ein Zuführer mit einem breiten geregelten Turndown bedient das Kraftwerk über das gesamte Betriebsfenster.

Die folgende Tabelle zeigt, wie die Anforderungen an den Zuführer typischerweise den Betriebsbedingungen des Kraftwerks entsprechen, allgemein und nicht für eine bestimmte Einheit.

6. Zuverlässigkeit und Sicherheit in der Kohleumgebung

Die Kohleförderung ist eine staubige, potenziell entzündliche Umgebung, und der Zubringer befindet sich in deren Mitte. Zuverlässigkeit und Sicherheit sind daher ebenso wichtig wie die Messgenauigkeit, wenn ein Kraftwerk einen Kohlewiegezubringer auswählt.

Elektrische Geräte in klassifizierten Bereichen müssen der Gefahrenbereichseinstufung entsprechen, und das Eindringen von Staub muss kontrolliert werden, damit die Wägezellen und die Elektronik ihre Kalibrierung behalten. Ein Zubringer, der aufgrund von Staub an einer Wägezelle driftet, ist ein Wartungsproblem, das auch zu einem Verbrennungsproblem wird.

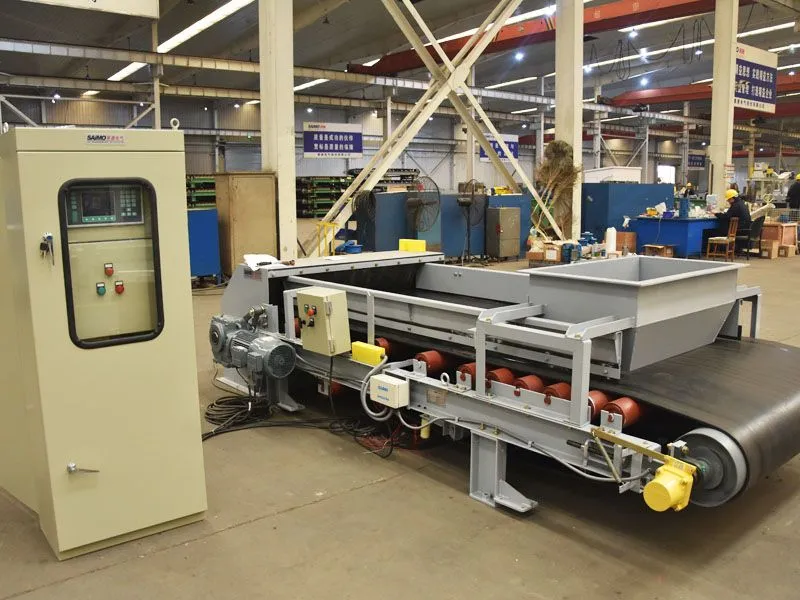

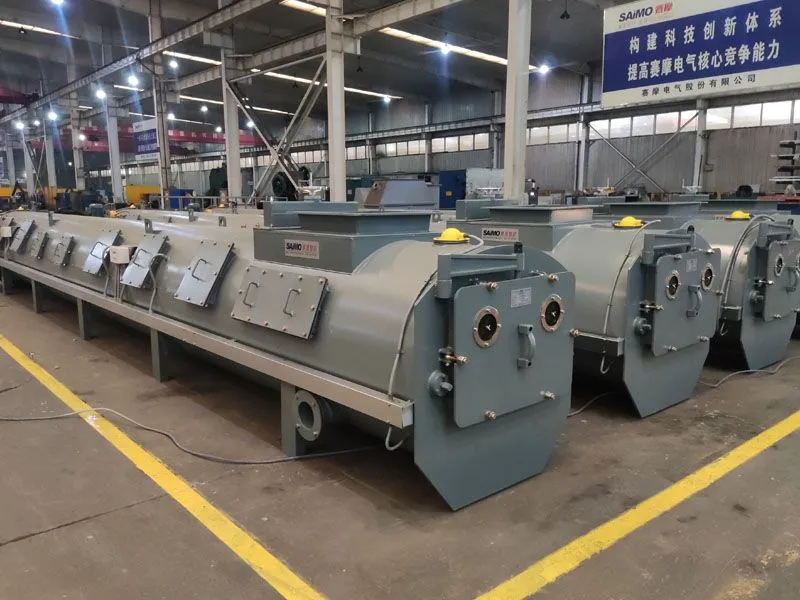

Unser Team entwickelt Kohlezubringer mit abgedichteten Wägeelementen und geschützten Bandwegen, denn in einem Kraftwerk wird erwartet, dass das Instrument lange zwischen den Ausfällen läuft, ohne ständige Aufmerksamkeit zu benötigen.

Bandführung und Schlupferkennung bieten eine zusätzliche Schutzebene. Ein Zubringer, der ein rutschndes oder blockiertes Band erkennen kann, kann einen Alarm auslösen, bevor der Brennstofffluss unmerklich abfällt. In einem Verbrennungsprozess kann ein unbemerkter Förderverlust ein gefährliches Brennstoff-Luft-Ungleichgewicht verursachen, daher ist die Früherkennung sowohl ein Sicherheitsmerkmal als auch ein Zuverlässigkeitsmerkmal.

7. Zwei Feldbeispiele

Der Einfluss der Zuführungsregelung wird am deutlichsten, wenn man betrachtet, wie Anlagen sie im Betrieb erleben. Diese Beispiele beschreiben repräsentative Situationen und nicht spezifische benannte Einrichtungen.

Im ersten Fall wechselte eine Anlage, die zuvor volumetrische Zuführungen betrieben hatte, zu gravimetrischen Kohlewiegezuführungen, nachdem sie bei Laständerungen anhaltende Schwierigkeiten hatte, die Verbrennung stabil zu halten. Die alten Zuführungen lieferten ein konstantes Volumen, aber das Brennstoffgewicht driftete, wenn die Kohlefeuchte variierte, was die Bediener zwang, das Luft-Brennstoff-Verhältnis manuell nachzuführen. Nach der Installation der gravimetrischen Zuführungen entsprach das gelieferte Brennstoffgewicht direkt dem Kesselbedarfssignal, und die Bediener berichteten von merklich stabileren Ofenbedingungen während der Laständerungen. Die Verbesserung führte auf die geschlossene Wiegekorrektur zurück, die den volumetrischen Einheiten fehlte.

Ein zweites Beispiel betraf einen kleineren Industriekessel, der Kohle mit einem breiten Feuchtebereich verbrannte. Die Anlage wählte eine Kohlewiegezuführung mit einem abgedichteten Wiegerahmen und einer großen Regelspanne, und sie hielt die vorgegebene Rate auch bei Brennstoffwechseln, die zuvor häufige Bedienereingriffe erfordert hatten.

Auch die Brennstoffabrechnung verbessert sich. Wenn jeder Beschicker ein genaues geliefertes Gewicht meldet, kann das Kraftwerk die Bunkerabzüge mit der tatsächlich verbrannten Kohle abgleichen, was sowohl die Brennstoffbestands- als auch die Kostenberichterstattung schärft.

Im Laufe eines gesamten Betriebsjahres summieren sich diese stetigen Gewinne. Ein Kraftwerk, das überschüssige Luft reduziert und manuelle Korrekturen verringert, reduziert auch den Verschleiß, der durch den Betrieb außerhalb des Auslegungsbereichs entsteht, sodass die Vorteile über die unmittelbaren Brennstoffeinsparungen hinaus zu einer längeren Gerätelebensdauer und weniger Eingriffen des Bedieners führen.

Keiner dieser Vorteile tritt als ein einzelnes dramatisches Ereignis auf. Sie zeigen sich als stabilerer Betrieb, weniger manuelle Korrekturen und ein Brennstoffpfad, dem die Bediener vertrauen können – das ist das wahre Maß eines gut gewählten Kohlenwaagebeschickers.

10. Häufig gestellte Fragen

10.1 Warum verwenden Kraftwerke gravimetrische Kohlebeschicker?

Kraftwerke verwenden gravimetrische Kohlenwaagebeschicker, weil die Schüttdichte der Kohle mit Feuchtigkeit, Partikelgröße und Verdichtung variiert, sodass ein festes Volumen kein festes Brennstoffgewicht enthält. Ein gravimetrischer Beschicker wiegt die Kohle und passt die Bandgeschwindigkeit an, um ein bestimmtes Gewicht pro Stunde zu liefern, wodurch der dem Mühle zugeführte Brennstoff auch bei sich ändernder Kohle konstant bleibt. Diese Konsistenz ist die Grundlage für eine stabile Verbrennung und einen kontrollierbaren Luftüberschuss.

10.2 Wie reagiert ein Kohlewiegeband auf eine Laständerung?

Wenn die Kessellast sich ändert, sendet das Steuerungssystem einen neuen Sollwert für die Förderrate an das Band. Der geschlossene Regelkreis des Bandes vergleicht die gemessene Rate mit dem Sollwert und passt die Bandgeschwindigkeit entsprechend an. Da der Regelkreis kontinuierlich läuft, erfolgt die Korrektur schnell, sodass die Brennstoffseite der Verbrennungsseite während des Lastwechsels ohne lange Verzögerung folgen kann.

10.3 Was für Wartung benötigt ein Kohlewiegeband?

Die routinemäßige Wartung konzentriert sich auf das Band, die Tragrollen und die Wiegeelemente. Das Band verschleißt und benötigt regelmäßige Inspektion und Austausch, die Tragrollen und Lager benötigen Wartung, und die Wägezellen müssen nach einem Zeitplan neu kalibriert werden. In einer Kohleumgebung ist es unerlässlich, Staub von den Wiegeelementen und der Elektronik fernzuhalten, um die Kalibrierung zwischen den Stillständen zu erhalten.

10.4 Kann ein Band eine breite Palette von Kohlesorten verarbeiten?

Ja, vorausgesetzt, das Band ist für den tatsächlichen Brennstoffbereich spezifiziert. Ein gravimetrisches Band korrigiert Dichteänderungen durch Wiegen, aber die Materialhandhabungsmerkmale wie Trichtergeometrie und Bandauswahl müssen auch für nasse oder klebrige Kohle geeignet sein, wenn diese Teil des Angebots ist. Die Angabe des gesamten Brennstoffbereichs während der Spezifikation ermöglicht es dem Lieferanten, sowohl das Wiege- als auch das Handhabungsdesign an die tatsächlichen Bedingungen der Anlage anzupassen.
