Belt Scale Accuracy Standards: OIML R50 und was die Klassen wirklich bedeuten

Ein Käufer, der nach „einer 0.5%-Bandwaage“ fragt, ohne die Norm zu nennen, vergleicht Preise mit einer Zahl, die keine feste Bedeutung hat. Die Genauigkeit kann in Bezug auf verschiedene Referenzen, über verschiedene Durchflussbereiche und unter verschiedenen Installationsbedingungen angegeben werden, sodass zwei Lieferanten, die dieselbe Zahl nennen, möglicherweise nicht dasselbe versprechen.

Genau diese Verwirrung sollen Normen beseitigen. Eine anerkannte Norm bindet eine Genauigkeitsangabe an ein definiertes Prüfverfahren, eine definierte Referenz und einen definierten Bereich, sodass die Angabe überprüfbar ist und nicht diskutiert werden muss.

Dieser Leitfaden erklärt die Genauigkeitsklassen, auf die Sie am wahrscheinlichsten treffen, mit Fokus auf OIML R50 als internationale Referenz, und zeigt, wie Sie eine Bandwaagen-Genauigkeitsspezifikation lesen, um Äpfel mit Äpfeln zu vergleichen.

1. Warum Genauigkeit eine Norm benötigt

Die Genauigkeit einer Bandwaage ist keine einzelne Zahl, sondern eine Aussage über das Verhalten unter verschiedenen Bedingungen. Eine Waage kann bei vollem Durchfluss hochgenau und bei niedrigem Durchfluss weniger genau sein, oder für einen kurzen Test genau und über eine ganze Schicht hinweg weniger stabil.

Die Empfehlung definiert Genauigkeitsklassen, die zu ihrer Überprüfung verwendeten Tests und die Einflussfaktoren wie Bandspannung, Geschwindigkeit und Temperatur, die eine Waage tolerieren muss. Sie gibt einen Rahmen vor, den nationale Stellen übernehmen, weshalb Sie sie in vielen Märkten zitiert sehen.

Das Verständnis von R50 hilft auch dann, wenn Sie keine rechtliche Zulassung anstreben. Seine Testbedingungen sind ein fairer Maßstab für den Vergleich von Instrumenten, da sie den Lieferanten zwingen, die Leistung über einen definierten Durchflussbereich und nicht nur an einem einzelnen Punkt anzugeben.

Ein praktisches Detail ist, dass R50 als Empfehlung und nicht als Gesetz strukturiert ist. Einzelne Länder setzen es durch ihre eigenen Vorschriften um, manchmal mit nationalen Unterschieden. Wenn Ihre Anwendung Grenzen überschreitet oder den internationalen Handel betrifft, lohnt es sich zu bestätigen, welche nationale Umsetzung in jedem Markt gilt, in dem die Waage verwendet wird.

3. Erläuterung der Genauigkeitsklassen

OIML R50 definiert Genauigkeitsklassen, die typischerweise als Klasse 0.5, Klasse 1 und Klasse 2 bezeichnet werden. Die Zahl beschreibt den zulässigen Fehler als Prozentsatz der summierten Last während der Überprüfung, wobei Klasse 0.5 die strengste der drei ist.

Die Klasse gilt über einen bestimmten Bereich von Durchflussraten, nicht nur bei maximaler Durchflussrate. Dies ist wichtig: Eine Waage muss ihre Klasse über einen definierten Betriebsbereich halten, üblicherweise von einem angegebenen Maximum bis zu einem angegebenen Bruchteil dieses Maximums, häufig etwa 20% oder 35%, je nach Klasse.

Der Durchflussbereich ist der Punkt, an dem viele oberflächliche Vergleiche fehlgehen. Eine Waage, die 0.5% nur oberhalb von 80% der Kapazität hält, ist nicht gleichbedeutend mit einer, die 0.5% bis zu 20% der Kapazität hält, dennoch können beide in einem Prospekt als "0.5% Bandwaage" beschrieben werden. Bestätigen Sie immer die untere Grenze des Bereichs, den die Klasse abdeckt.

Die folgende Tabelle fasst die Klassen und ihre typische Verwendung zusammen, sodass die Hierarchie auf einen Blick klar ist.

4. Wogegen der Fehler gemessen wird

Die Referenz für die Genauigkeit der Bandwaage ist die tatsächliche Materialmenge, die während eines Tests über die Waage gelaufen ist. Diese wird in der Regel durch Wiegen des Materials auf einer statischen Referenzwaage, wie einer Brückenwaage oder einem Trichterwaage, vor oder nach dem Durchlauf über die Bandwaage ermittelt.

Der Summenzählerstand der Bandwaage wird dann mit diesem Referenzgewicht verglichen, und die Differenz wird als Prozentsatz ausgedrückt. Deshalb wird die Genauigkeit der Bandwaage oft als Ergebnis eines "Materialtests" bezeichnet: Die Referenz ist echtes Material, keine elektrische Simulation.

Eine Referenzgewichtskalibrierung ist ein verwandtes, aber unterschiedliches Verfahren. Sie prüft die Reaktion der Waage auf bekannte Prüfgewichte und nicht auf fließendes Material und wird für Routineüberprüfungen zwischen Materialtests verwendet.

Die Kalibrierung mit Referenzgewichten ist praktisch, da sie nicht erfordert, dass eine große Menge Material durch das System läuft. Testgewichte werden auf den Wägerahmen aufgebracht, um eine bekannte Last zu simulieren, und die Reaktion des Integrators wird entsprechend angepasst. Es ist eine gute Wartungsprüfung, obwohl für eine abrechnungsrelevante Anforderung der Materialtest die maßgebliche Referenz bleibt.

5. Faktoren, die die Genauigkeit von der Klasse abweichen lassen

Die veröffentlichte Genauigkeitsklasse geht von einer korrekt installierten Waage in einer stabilen Förderbandumgebung aus. Mehrere reale Faktoren können die Leistung außerhalb der Klasse verschieben, wenn sie nicht kontrolliert werden.

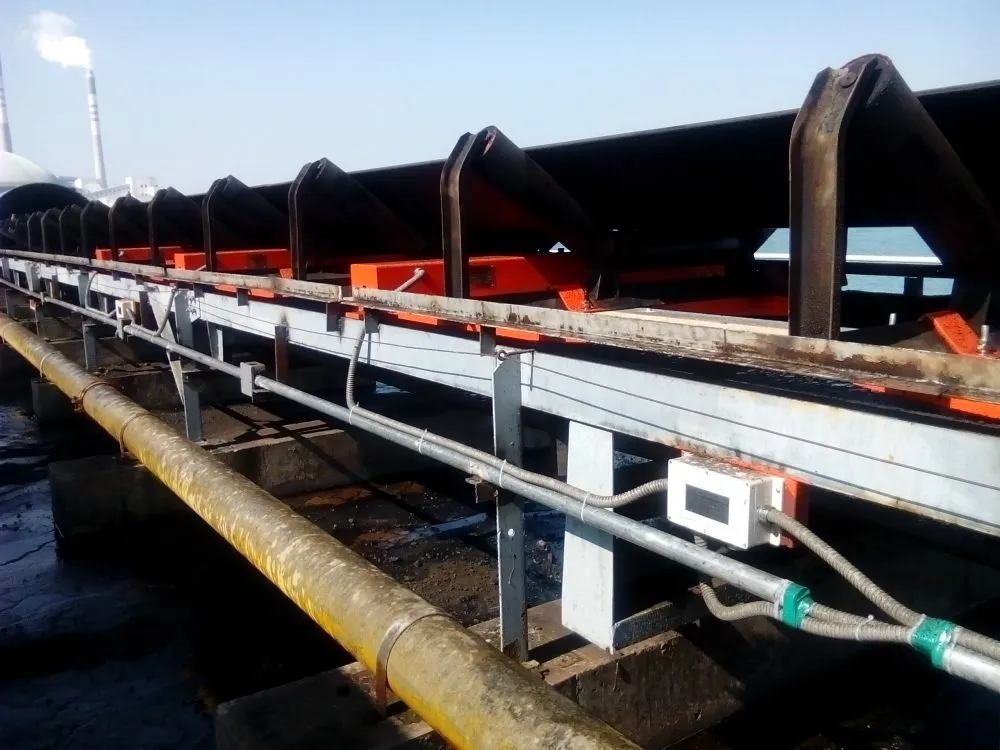

Die Bandspannung ist einer der einflussreichsten Faktoren. Wenn die Spannung mit der Last schwankt oder sich das Band mit der Zeit dehnt, ändert sich die Lastübertragung auf die Wiegetragrollen, und der Summierer driftet. Die Ausrichtung der Tragrollen um die Wiegestrecke ist ebenso entscheidend.

Materialablagerungen, Feuchtigkeit und Temperaturschwankungen spielen ebenfalls eine Rolle. Diese werden nicht durch die eigene Qualität des Instruments abgedeckt, sondern durch die Art und Weise, wie es installiert und gewartet wird. Deshalb kann eine hochklassige Waage auf einem schlecht vorbereiteten Förderband immer noch schlechter abschneiden.

Aus diesem Grund sollte ein Lieferant das Förderband überprüfen, bevor er eine Genauigkeitsklasse angibt. Unser Team fragt nach den Details des Förderbands, da die Zusage einer Klasse auf einem ungeeigneten Förderband nur zu einem Scheitern der Inbetriebnahme führt.

7. Verifikation, Kalibrierung und Zulassung

Diese drei Begriffe hängen zusammen, sind aber nicht austauschbar, und ihre Verwechslung führt zu Problemen bei der Beschaffung. Verifikation ist die formelle Bestätigung, dass ein Messgerät seiner Klasse entspricht, oft für den eichpflichtigen Verkehr erforderlich. Kalibrierung ist der Anpassungsprozess, der das Messgerät mit einer Referenz in Übereinstimmung bringt. Zulassung ist die behördliche Akzeptanz eines Messgerätetyps oder einer Installation.

Für die kommerzielle Abrechnung kann die Anforderung über den Kauf einer Waage der Klasse 0,5 hinausgehen. Die Installation muss möglicherweise von einer autorisierten Stelle verifiziert werden, und die Waage muss möglicherweise Teil eines zugelassenen Musters in Ihrem Markt sein.

Das Unternehmen kann beraten, was Ihre spezifische Anwendung erfordert, da die rechtliche Ebene je nach Land und danach variiert, ob die Messung eine kommerzielle Transaktion abschließt.

Es lohnt sich, die drei Fragen früh im Projekt zu trennen. Benötigen Sie die Waage nur, um genau zu sein, um genau und nach einem Zeitplan kalibriert zu sein, oder um formell verifiziert und für den Handel zugelassen zu sein? Jede Antwort ändert die Spezifikation, die Dokumentation und die laufenden Verpflichtungen, die Sie nach der Installation tragen.

8. Zwei Feldbeispiele

Wie sich die Klasse in der Praxis auswirkt, wird am klarsten durch Beispiele. Diese beschreiben häufige Situationen und nicht einen bestimmten benannten Standort.

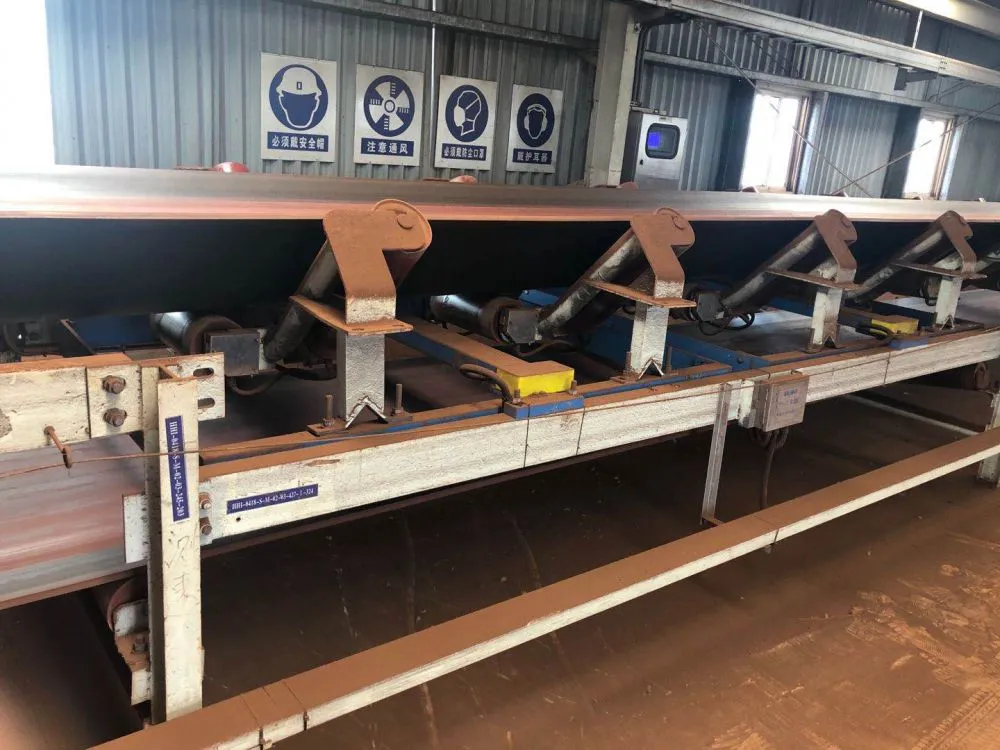

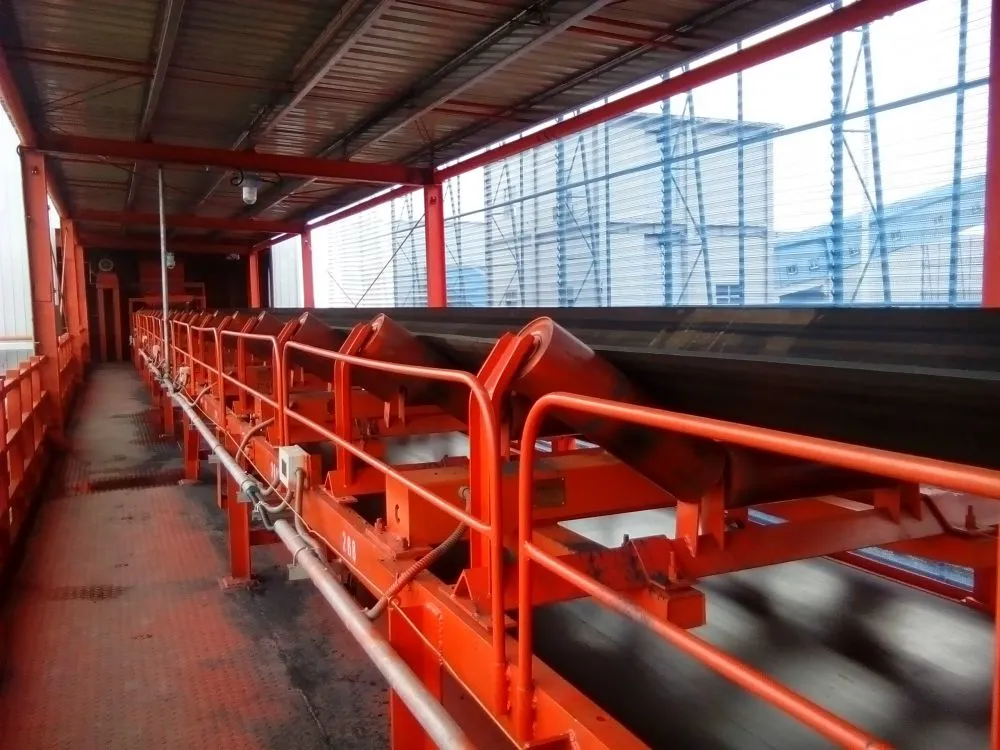

Im ersten Fall benötigte ein Terminal, das Kunden für übertragenes Schüttgut abrechnete, eine rechtlich abgesicherte Gesamtmenge. Eine Class 0.5 multi-idler Bandwaage wurde auf einem langen, geraden Förderband installiert, nachdem der Lieferant die Bandspannung und -ausrichtung überprüft hatte. Ein Materialtest gegen eine Brückenwaage zeigte, dass der Summierer innerhalb der Klassengrenzen lag, und das Terminal begann, den Messwert für die Rechnungsstellung zu verwenden. Der entscheidende Faktor war nicht nur die Geräteklasse, sondern dass das Förderband selbst die Bedingungen erfüllte, die die Klasse voraussetzt.

Ein zweites Beispiel betraf eine Verarbeitungsanlage, die nur eine tägliche Produktionszahl benötigte. Eine Waage der Klasse 1 oder 2 wäre ausreichend gewesen, aber der Käufer hatte aus Vorsicht zunächst Klasse 0,5 spezifiziert. Nach Überprüfung des tatsächlichen Bedarfs wurde eine niedrigere Klasse auf einem einfacheren Einzelträgerrahmen gewählt, und die Anlage erreichte die erforderliche Überwachungsgenauigkeit zu geringeren Kosten.

9. Eine Spezifikation richtig lesen

Wenn Sie Angebote für Bandwaagen vergleichen, lesen Sie die Genauigkeitsangabe sorgfältig. Sie sollte die Norm oder Klasse, die Referenz und den Durchflussbereich nennen, für den die Angabe gilt. Wenn einer dieser drei Punkte fehlt, fragen Sie danach.

Eine vollständige Aussage sieht so aus: "Klasse 0,5 nach OIML R50, verifiziert durch Materialtest, über 20% bis 100% der Nennkapazität." Eine vage Aussage wie "Genauigkeit 0,5%" ohne Referenz sollte mit Vorsicht behandelt werden.

Saimo Technology gibt die Genauigkeit in dieser vollständigen Form an, sodass Sie unsere Geräte unter gleichen Bedingungen mit jedem Wettbewerber vergleichen können. Das Ziel ist nicht, sich hinter einer Zahl zu verstecken, sondern die Zahl nachprüfbar zu machen.

Ein abschließender Vergleichshelfer: Stellen Sie die Genauigkeitsangaben in einer Tabelle mit drei Spalten für Standard, Referenz und Bereich zusammen. Wenn jedes Zitat in dieses Format gezwungen wird, werden die Unterschiede sofort offensichtlich. Eine fehlende Spanne oder eine unbenannte Referenz ist ein Signal, vor der Bestellung weitere Fragen zu stellen.

10. Häufig gestellte Fragen

10.1 Was ist der Unterschied zwischen Bandwaagen der Klasse 0.5 und Klasse 1?

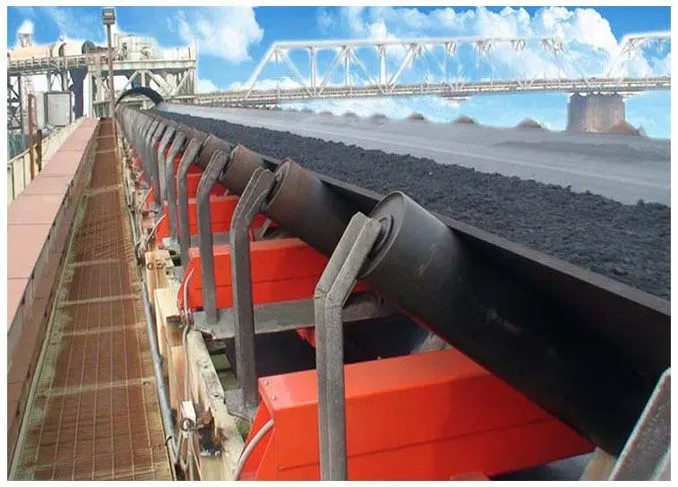

Die Klasse gibt den zulässigen Fehler als Prozentsatz der summierten Last an, wobei Klasse 0.5 etwa die Hälfte des Fehlers von Klasse 1 zulässt. In der Praxis erfordert Klasse 0.5 typischerweise ein Mehrrollen-Wiegegestell, strengere Einbaubedingungen und Materialprüfverifikation, während Klasse 1 für Prozess- und Bestandszwecke geeignet ist. Die richtige Klasse hängt davon ab, ob die Messung Geld abwickelt oder lediglich den Prozess informiert.

10.2 Ist OIML R50 für alle Bandwaagen erforderlich?

Nein. OIML R50 ist eine internationale Empfehlung, und ob sie gesetzlich vorgeschrieben ist, hängt von Ihrem Land und der Anwendung ab. Sie wird wichtig für den eichpflichtigen Verkehr und für Käufer, die einen international anerkannten Maßstab wünschen. Auch wenn sie nicht verpflichtend ist, sind ihre Klassen eine nützliche Möglichkeit, Instrumente fair zu vergleichen.

10.3 Was ist ein Materialtest für ein Bandwaage?

Bei einem Materialtest wird eine bekannte Menge eines realen Produkts über die Bandwaage geführt und der Summenzählerstand der Waage mit einem Referenzgewicht verglichen, das auf einer statischen Waage gemessen wurde. Es ist die definitive Überprüfung der Genauigkeit der Bandwaage, da sie tatsächliches Material und nicht simulierte Signale verwendet. Materialtests werden in der Regel bei der Inbetriebnahme durchgeführt und für installations mit Abrechnungsqualität regelmäßig wiederholt.

10.4 Kann eine Bandwaage die Klasse 0,5 auf jedem Förderband halten?

Nicht automatisch. Das Förderband ist Teil des Wägesystems, und Bedingungen wie Bandspannung, Ausrichtung der Tragrollen, Geradheit und Freiheit von Verschüttungen beeinflussen alle, ob das Instrument seine Nennklasse erreichen kann. Ein Klasse-0,5-Instrument auf einem schlecht vorbereiteten Förderband wird nicht die Klasse 0,5 erreichen. Das Förderband sollte als Teil der Spezifikation überprüft werden.
