Belt Scale vs. Dosierwaage: Welche benötigen Sie für die Schüttgut-Handhabung?

Ein Unternehmen, das einen Dosierbandwaage kauft, wenn es eigentlich eine Bandwaage benötigt, oder umgekehrt, bemerkt die Fehlanpassung oft erst, wenn die Zahlen keinen Sinn mehr ergeben. Das eine Instrument meldet, was sich bewegt, während das andere steuert, wie viel sich bewegt. Eine Verwechslung führt entweder zu einer Messung, die nichts steuern kann, oder zu einem Regler, der nicht nachvollziehen kann, was er geliefert hat.

Dies ist ein häufiger Unsicherheitspunkt für Ingenieure, die Schüttgutausrüstung spezifizieren. Die beiden Geräte teilen sich Wägezellen und einen Integrator, sodass sie auf dem Papier ähnlich aussehen, aber ihre Aufgaben unterscheiden sich grundlegend.

Dieser Leitfaden erläutert den Unterschied, vergleicht die beiden Geräte hinsichtlich der relevanten Faktoren und gibt Ihnen eine einfache Möglichkeit zu entscheiden, welches zu Ihrem Prozess passt. Am Ende werden Sie Ihre Anforderung in einem einzigen Satz benennen können.

1. Zwei Geräte, die sich Teile teilen, aber unterschiedlichen Zwecken dienen

Sowohl eine Bandwaage als auch ein Dosierbandwaage verwenden ein Band, einen Wägerahmen, Wägezellen und einen Integrator. Genau diese gemeinsame Hardware ist der Grund, warum die beiden verwechselt werden. Der Unterschied liegt nicht in den Komponenten, sondern darin, was das Band tut.

Ein Bandwaage wird auf einem vorhandenen Förderband installiert und misst, was sich darauf befindet. Ein Dosierbandwaage umfasst ein eigenes kurzes Förderband und einen Antrieb und liefert aktiv eine bestimmte Materialmenge pro Zeiteinheit. Eines beobachtet einen Strom; das andere erzeugt einen Strom.

Die Saimo Technology Co Ltd stellt beide Typen her, was hilfreich ist, da die richtige Antwort nicht immer offensichtlich ist und ein Lieferant, der beide herstellt, sie ohne Voreingenommenheit vergleichen kann.

2. Wozu eine Bandwaage ausgelegt ist

Eine Bandwaage misst die Durchflussrate und die Gesamtmenge des Materials, das von einem Förderband transportiert wird, das bereits in Ihrem Prozess vorhanden ist. Sie bewegt selbst kein Material und ändert die Rate nicht. Ihre Ausgabe ist eine Messung, die Sie für Bestandsaufnahme, Abgleich oder kommerzielle Abrechnung verwenden können.

Das Instrument ist im positiven Sinne passiv. Es tastet die Last auf der Wiegebrücke und die Bandgeschwindigkeit ab und summiert dann. Da es nichts antreiben muss, kann es an Förderbändern fast jeder Breite oder Kapazität angebracht werden, von einer kleinen Zuschlagstofflinie bis zu einem Hauptförderband in einer Mine oder einem Hafen.

Typische Bandgeschwindigkeiten bei diesen Anlagen liegen zwischen etwa 0,5 und 5 Metern pro Sekunde, mit Durchflussraten von einigen Tonnen bis zu mehreren tausend Tonnen pro Stunde. Die Bandwaage erfasst lediglich die Leistung, während der Prozess mit der vom Werk gewählten Geschwindigkeit läuft.

Da die Waage keine eigenen beweglichen Teile hinzufügt, ist sie auch die einfachere Nachrüstung. Ein Wiegerahmen, Wägezellen, ein Geschwindigkeitssensor und ein Integrator können an einem Förderband montiert werden, das seit Jahren läuft – oft während einer geplanten Stillstandszeit. Diese geringe Störung ist einer der Gründe, warum Bandwaagen die Standardwahl für bestehende Anlagen sind.

3. Was ein Dosierbandwaage leisten soll

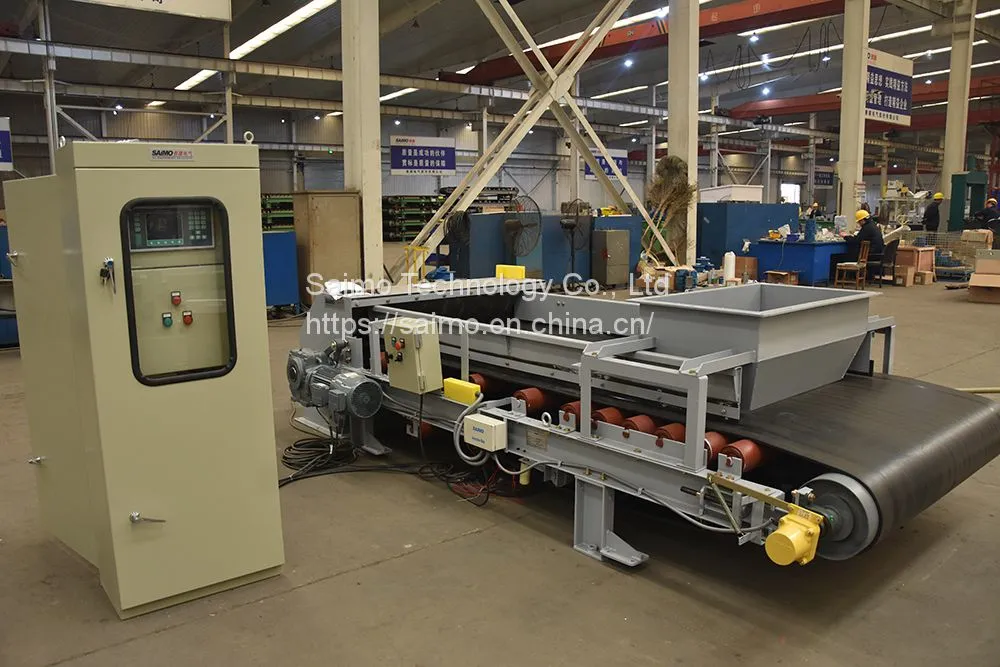

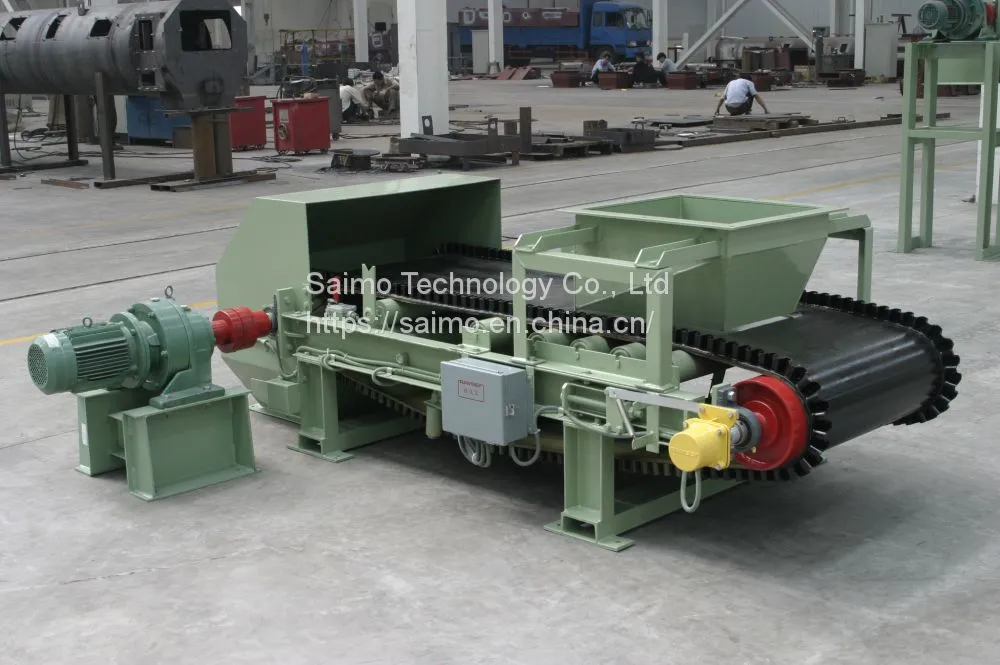

Eine Dosierbandwaage, manchmal auch als Wiegebandförderer bezeichnet, ist eine vollständige Dosieranlage. Sie hat ein kurzes, von einem Motor angetriebenes Band und steuert diesen Motor so, dass das Material mit einer präzisen Rate abgegeben wird. Der Wiegeteil misst die Last, und der Steuerteil passt die Bandgeschwindigkeit an, um einen Sollwert zu erreichen.

Dieses Verhalten im geschlossenen Regelkreis ist der entscheidende Unterschied. Wenn sich die Last auf dem Band ändert, beschleunigt oder verlangsamt die Steuerung das Band, um die Förderrate konstant zu halten. Das Ergebnis ist ein kontrollierter, messbarer Materialfluss in einen nachgeschalteten Prozess wie einen Mischer, Ofen oder Kessel.

Wiegeaufgeber decken typischerweise einen kleineren Durchsatzbereich ab als große Bandwaagen, da der Aufgeber das Material physisch dosieren muss. Sie sind in der Chargen-, Misch- und kontinuierlichen Dosierung üblich, bei der die Rate, nicht nur die Gesamtmenge, innerhalb eines engen Bereichs gehalten werden muss.

Der eingebaute Antrieb ermöglicht den geschlossenen Regelkreis. Ein Frequenzumrichter passt die Bandgeschwindigkeit in Abhängigkeit von der gemessenen Last an, sodass die Austragsrate nahe am Sollwert bleibt, selbst wenn sich die Schüttdichte des Materials oder der Füllstand des Aufgabetrichters ändert. Diese Selbstkorrektur ist der Kernwert, den ein Wiegeaufgeber liefert.

4. Der Kernunterschied: Messung vs. Regelung

Die einfachste Art, die beiden zu unterscheiden, ist die Frage, ob das Gerät den Materialfluss beeinflussen muss. Wenn die Antwort Nein lautet und Sie nur wissen müssen, wie viel bewegt wurde, beschreiben Sie eine Bandwaage. Wenn die Antwort Ja lautet und das Gerät eine Förderrate halten muss, beschreiben Sie einen Wiegeaufgeber.

Diese eine Frage beseitigt die meisten Spezifikationsverwirrungen. Die restliche Entscheidung hängt von Genauigkeit, Kosten und der Integration des Instruments in Ihre vorhandene Prozessausrüstung ab.

Die folgende Tabelle fasst die wichtigsten Punkte nebeneinander zusammen, sodass der Unterschied klar bleibt, während Sie die folgenden Abschnitte lesen.

5. Wie sie sich in Bezug auf Genauigkeit und Kosten vergleichen

Die Genauigkeitserwartungen unterscheiden sich, da die Aufgaben unterschiedlich sind. Eine Bandwaage wird normalerweise anhand der Gesamtgenauigkeit über eine Schicht oder eine Lieferung bewertet, üblicherweise innerhalb von etwa 0,5 % bis 1 %, je nach Klasse und Installation. Eine Dosierwaage wird danach beurteilt, wie genau sie eine momentane Rate hält, und die Regelstabilität ist oft wichtiger als eine einzelne Gesamtzahl.

Der Preis folgt der Komplexität. Eine Bandwaage ist in der Regel die kostengünstigere Option, da sie einem bereits vorhandenen Förderband Instrumentierung hinzufügt. Eine Dosierbandwaage ist eine eigenständige Maschine mit eigener Struktur, Antrieb und Regelkreis, daher hat sie einen höheren Preis und einen größeren Platzbedarf.

Allerdings hängen die Gesamtbetriebskosten von der Anwendung ab. Wenn Sie eine Bandwaage dort einsetzen, wo eine aktive Dosierung erforderlich ist, müssen Sie ohnehin eine separate Dosiereinrichtung hinzufügen, während eine Dosierbandwaage, die nur zur Überwachung verwendet wird, eine unnötige Ausgabe darstellt.

Saimo hat dieses Missverhältnis in beide Richtungen erlebt, und die Lehre ist konsequent: Der günstigste Weg ist das Instrument, das dem Prozessbedarf entspricht, nicht das mit dem niedrigeren Kaufpreis. Zuerst die Übereinstimmung, dann der Preisvergleich, vermeidet die Nachrüstung, die auf eine falsche anfängliche Wahl folgt.

Es gibt auch einen Mittelweg, den es zu kennen lohnt. Eine Bandwaage kann mit einem drehzahlvariablen Förderband gekoppelt werden, um einen Regelkreis zu bilden, bei dem die Waage die Rate meldet und das Förderband die Geschwindigkeit anpasst, um einen Zielwert zu erreichen. Diese Kombination kann Material ohne eine spezielle Dosiereinrichtung dosieren, ist jedoch normalerweise durch die Förderbandgröße und die Reaktionszeit begrenzt. Sie ist kein direkter Ersatz für eine Dosierbandwaage in engen Dosieranwendungen, schließt aber eine Lücke in der groben Ratenregelung.

6. Wann ein Bandwaage die richtige Wahl ist

Wählen Sie eine Bandwaage, wenn das Material bereits auf einem Förderband bewegt wird und Sie eine verteidigbare Gesamtmenge benötigen. Die Abstimmung des gekauften Brennstoffs mit dem Verbrauch, die Abrechnung von übertragenem Material und der Monatsendbestand sind klassische Beispiele.

Es ist auch das richtige Werkzeug, wenn das Förderband groß oder gemeinsam genutzt wird. Eine einzelne Bandwaage auf einem Hauptförderband kann die kombinierte Ausgabe mehrerer vorgelagerter Quellen erfassen, was mit einzelnen Zuführern unpraktisch zu messen wäre.

Prozessüberwachung ist eine weitere Anwendung. Wenn Sie wissen möchten, ob ein Förderband mit der erwarteten Rate läuft, um Verstopfungen oder Abweichungen zu erkennen, gibt Ihnen eine Bandwaage diese Sichtbarkeit, ohne den Prozess zu verändern.

Gemeinsam genutzte Förderbänder sind eine Wiederholung wert, da die Wirtschaftlichkeit überzeugend ist. Eine Anlage mit mehreren kleinen Trichtern, die ein Hauptband speisen, kann alles mit einer einzigen Waage an einem Übergabepunkt wiegen, anstatt für jeden Strom einen Zuführer zu kaufen. Die Waage beantwortet die Frage "wie viel insgesamt" zu einem Bruchteil der Geräteanzahl.

8. Zwei Feldbeispiele

Die Wahl wird konkret, wenn man betrachtet, wie die beiden Instrumente in der Praxis eingesetzt werden. Die folgenden Beispiele beschreiben typische Situationen, nicht einzelne namentlich genannte Anlagen.

Im ersten Fall benötigte ein Kraftwerk die Überwachung von Kohle, die auf einem Zuführband ankam, um Lieferantenrechnungen abzugleichen. Die Kohle bewegte sich bereits mit hoher Geschwindigkeit, und das Kraftwerk hatte keine Notwendigkeit, diesen Fluss zu steuern. Ein Mehrrollen-Gurtbandwaage wurde auf das bestehende Förderband montiert, und das Kraftwerk begann, einen Summenzählerwert abzulesen, der den Brückenwaagenaufzeichnungen genau genug entsprach, um Streitigkeiten beizulegen. Die Investition war begrenzt, da keine neue Materialhandhabungsmaschine erforderlich war.

Ein zweites, kleineres Beispiel betraf eine Futtermühle, die mehrere Zutaten zu einer kontinuierlichen Ration mischte. Hier musste jede Zutat mit ihrer eigenen kontrollierten Rate in den Mischer gelangen, daher installierte die Mühle Dosierwaagen an den einzelnen Strömen. Die Waagen hielten jedes Verhältnis innerhalb der Spezifikation, und die Mühle führte die resultierende Chargenkonsistenz direkt auf die Regelung im geschlossenen Kreislauf zurück.

9. Eine einfache Entscheidungscheckliste

Wenn die beiden Optionen vor Ihnen liegen, werden einige Ja-Nein-Fragen auf die Antwort hinweisen. Sie sind bewusst einfach gehalten, weil der zugrunde liegende Unterschied einfach ist.

Erstens: Bewegt Ihr Prozess das Material bereits auf einem Förderband, das Sie instrumentieren können? Wenn ja, und Sie nur einen Gesamtwert benötigen, ist eine Bandwaage wahrscheinlich ausreichend. Zweitens: Erfordert ein nachgeschalteter Prozess eine bestimmte Zuführrate, die automatisch eingehalten werden muss? Wenn ja, benötigen Sie einen Wiegebeschicker.

Drittens: Wird das Material in mehrere Ströme aufgeteilt, die ein festes Verhältnis einhalten müssen? Das ist ein Dosierproblem, kein Messproblem. Saimo Technology kann die Prozessdetails mit Ihnen durchgehen und bestätigen, welches Instrument passt, da eine falsche Wahl hier nach der Installation teuer zu korrigieren ist.

Wenn die Antwort auf eine Frage unklar ist, ist das an sich eine nützliche Information. Es bedeutet in der Regel, dass die Prozessanforderung noch nicht schriftlich festgehalten wurde. Das Unternehmen hilft Kunden, einen vagen Bedarf in eine klare Spezifikation umzuwandeln, denn die Entscheidung zwischen einer Bandwaage und einem Wiegebeschicker sollte auf dem Prozess beruhen, nicht auf Vermutungen.

10. Häufig gestellte Fragen

10.1 Kann ein Bandwaage die Zufuhrrate steuern?

Nein. Eine Bandwaage misst nur Durchfluss und Gesamtsumme; sie hat keinen Antrieb und keine Kontrolle über die Bandgeschwindigkeit. Um eine Rate zu steuern, benötigen Sie einen Dosierbandwaage oder eine Bandwaage in Kombination mit einem separaten, variablen Geschwindigkeitsförderer und einer Regelung. In dieser kombinierten Anordnung liefert die Waage das Rückmeldungssignal, aber die Waage selbst ist nicht das steuernde Element.

10.2 Ist ein Dosierbandwaage genauer als eine Bandwaage?

Sie sind in unterschiedlicher Hinsicht genau. Ein Dosierbandwaage hält eine sofortige Lieferrate durch geschlossene Regelung in einem engen Band, während eine Bandwaage das Material auf einem vorhandenen Förderer summiert, oft innerhalb von etwa 0,5 % bis 1 %. Welche genauer erscheint, hängt davon ab, ob Ihr Prozess eine konstante Rate oder eine genaue kumulative Summe benötigt.

10.3 Brauche ich beide Instrumente in einem Prozess?

Oft ja, an verschiedenen Stellen. Ein Werk könnte Dosierbandwaagen verwenden, um Zutaten in einen Prozess zu dosieren, und eine Bandwaage auf einem Förderband, um den kombinierten Durchfluss für die Bestandsaufnahme zu summieren. Sie sind komplementär und nicht konkurrierend. Die Entscheidung wird standortabhängig getroffen, basierend darauf, ob an jedem Punkt gemessen oder gesteuert werden muss.

10.4 Welche Option ist günstiger zu installieren?

Ein Bandwaage ist in der Regel die kostengünstigere Option, da sie ein vorhandenes Förderband instrumentiert und keine neue Materialhandhabungsmaschine hinzufügt. Ein Dosierbandwaage ist eine eigenständige Maschine mit eigenem Band, Antrieb und Steuerung, daher ist sie teurer und benötigt mehr Platz. Der richtige Vergleich sollte sich am Prozessbedarf orientieren, da der Kauf des günstigeren Instruments für die falsche Aufgabe letztendlich teurer wird.
