Что такое ленточные весы и как они работают: практическое руководство по конвейерному взвешиванию

Это непрерывное измерение важно по трем причинам. Оно дает текущую сумму для инвентаризации и сверки. Оно обеспечивает сигнал скорости подачи в реальном времени для управления процессом и смешивания. И оно создает проверяемую запись для коммерческих транзакций, где меняется право собственности на материал.

Saimo Technology Co Ltd на протяжении десятилетий поставляет конвейерные весы для энергетики, цементной, горнодобывающей и портовой отраслей. В этих отраслях стабильное измерение массового потока часто является разницей между контролируемым процессом и дорогостоящей догадкой.

2. Как работают конвейерные весы: Основной принцип

Принцип прост. Конвейерные весы взвешивают участок ленты вместе с материалом, находящимся на ней, и одновременно измеряют скорость ленты. Умножение нагрузки на единицу длины на скорость ленты дает мгновенную скорость потока.

Интегрирование этой скорости потока по времени дает накопленный итог. Простой способ представить это — весы под движущимся потоком: прибор постоянно измеряет вес и скорость, затем суммирует каждое небольшое приращение в текущий итог.

На практике расчет непрерывно выполняется интегратором. Интегратор объединяет сигнал нагрузки от весового элемента и сигнал скорости от датчика, затем отображает и записывает результаты.

Типичные рабочие диапазоны помогают понять числа. Скорость ленты обычно составляет примерно от 0.5 до 5 метров в секунду, а пропускная способность может варьироваться от нескольких тонн в час на небольшом технологическом конвейере до нескольких тысяч тонн в час на магистральной линии шахты или порта. Один и тот же принцип взвешивания охватывает весь диапазон; меняются размер и жесткость рамы.

3. Основные компоненты системы конвейерных весов

Конвейерные весы — это система, состоящая из нескольких частей, работающих вместе. Понимание компонентов помогает при сравнении поставщиков или планировании технического обслуживания. Таблица ниже суммирует основные элементы и их функции.

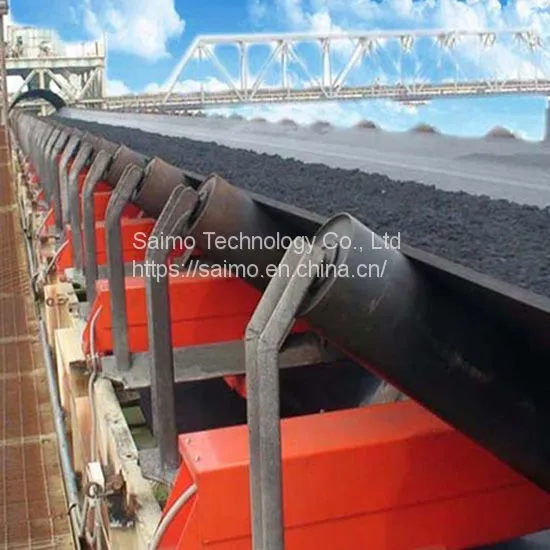

Весовой каркас — это механическое сердце. Он несет ролики, поддерживающие ленту, и передает вертикальную нагрузку на тензодатчики. Качество этого каркаса, его жесткость и выравнивание влияют на повторяемость измерений.

Хорошо спроектированный каркас передает только вертикальную составляющую нагрузки и отсеивает боковые силы, которые иначе исказили бы показания. В некоторых конструкциях используется шарнир или гибкий элемент для изоляции взвешиваемого участка от остальной конструкции. Эта изоляция позволяет тензодатчикам выдавать стабильный сигнал даже при провисании и смещении ленты под нагрузкой.

Интегратор - это электронное сердце. Saimo Technology производит интеграторы, которые работают в паре с ее весовыми рамами, и согласование этих двух частей важно, потому что хорошо построенная рама может быть подведена плохо настроенным контроллером.

4. Процесс взвешивания шаг за шагом

Когда конвейер работает, процесс разворачивается в повторяющемся цикле. Тензодатчики измеряют вес ленты и материала на участке взвешивания, а датчик скорости сообщает, с какой скоростью движется лента.

Затем интегратор удаляет вес ленты - шаг, называемый тарированием или установкой нуля. Это оставляет только нагрузку материала. Затем он умножает чистую нагрузку на скорость ленты, чтобы получить расход в тоннах в час.

Наконец, интегратор накапливает расход с течением времени, чтобы получить общее количество. Каждый из этих шагов происходит непрерывно, обычно много раз в секунду, поэтому кратковременные колебания фиксируются, а не слепо усредняются.

Стоит отметить одну деталь: тензодатчики видят и ленту, и материал. Поэтому сначала измеряется эталон пустой ленты, прежде чем будет подан материал, чтобы интегратор мог чисто вычесть его. На длинном конвейере пустая лента может весить значительную долю полной нагрузки, поэтому установка нуля не является тривиальным шагом.

5. Точность и что на нее влияет

Точность конвейерных весов обычно выражается в процентах от общего взвешенного груза в диапазоне расходов. Хорошо установленная и обслуживаемая система часто может поддерживать точность в пределах примерно 0.5% от общего количества, в то время как некоторые высокоточные конструкции стремятся к более узким диапазонам.

Несколько факторов влияют на результат. Натяжение ленты должно оставаться постоянным, поскольку изменения натяжения изменяют способ передачи нагрузки на ролики. Выравнивание весовой рамы относительно окружающих роликов также критически важно.

Накопление материала на раме или роликах добавляет вес, который не является продуктом. Изменения скорости ленты за пределами расчетного диапазона также могут вызывать погрешность. Все это можно контролировать с помощью правильной установки и регулярных проверок, поэтому качество установки подробно рассматривается позже.

Температура и влажность также заслуживают упоминания. Тензодатчики незначительно дрейфуют с изменением температуры, поэтому хорошие конструкции компенсируют это или используют датчики, рассчитанные на диапазон температур окружающей среды. Конвейеры, подвергающиеся воздействию дождя или мойки, нуждаются в герметичных тензодатчиках и соединительных коробках, чтобы влага не нарушала сигнальный путь. Сухая, стабильная электрическая среда обеспечивает повторяемость измерений из сезона в сезон.

6. Типы ленточных весов

Ленточные весы различаются в основном по количеству роликов, которые они взвешивают, и по способу приложения нагрузки. Выбор зависит от длины конвейера, скорости ленты, профиля нагрузки и требуемой точности. Краткое резюме помогает прояснить варианты.

Однороликовые весы проще и обычно дешевле, что делает их распространенными, когда достаточно грубой оценки запасов. Многороликовые конструкции увеличивают диапазон взвешивания и снижают чувствительность к неравномерной загрузке, поэтому они подходят для измерений уровня биллинга.

Компания установила ленточные весы в этих секторах, и общая черта заключается в том, что каждый клиент хотел получить измерение, которое можно было бы защитить. Это требование определяет, как оборудование выбирается и устанавливается.

8. Два полевых примера

Ценность ленточных весов наиболее очевидна в реальных условиях эксплуатации. Примеры ниже описывают типичные ситуации с цифрами, которые отражают то, что операторы обычно наблюдают, а не какой-либо конкретный названный объект.

В первом случае цементный завод, эксплуатирующий конвейер для известняка с производительностью примерно 900 тонн в час, заменил ручную оценку отбора проб на многороликовые ленточные весы. Завод ранее сверял выход клинкера с потреблением сырья с помощью периодических выборочных проверок, и разброс был достаточно большим, чтобы вызвать финансовую проверку. После ввода в эксплуатацию ленточные весы уменьшили корректировку запасов на конец месяца до значительно ниже 1%, что команда описала как значительное улучшение контроля затрат. Теперь те же показания используются в логике дозирования сырьевой смеси завода.

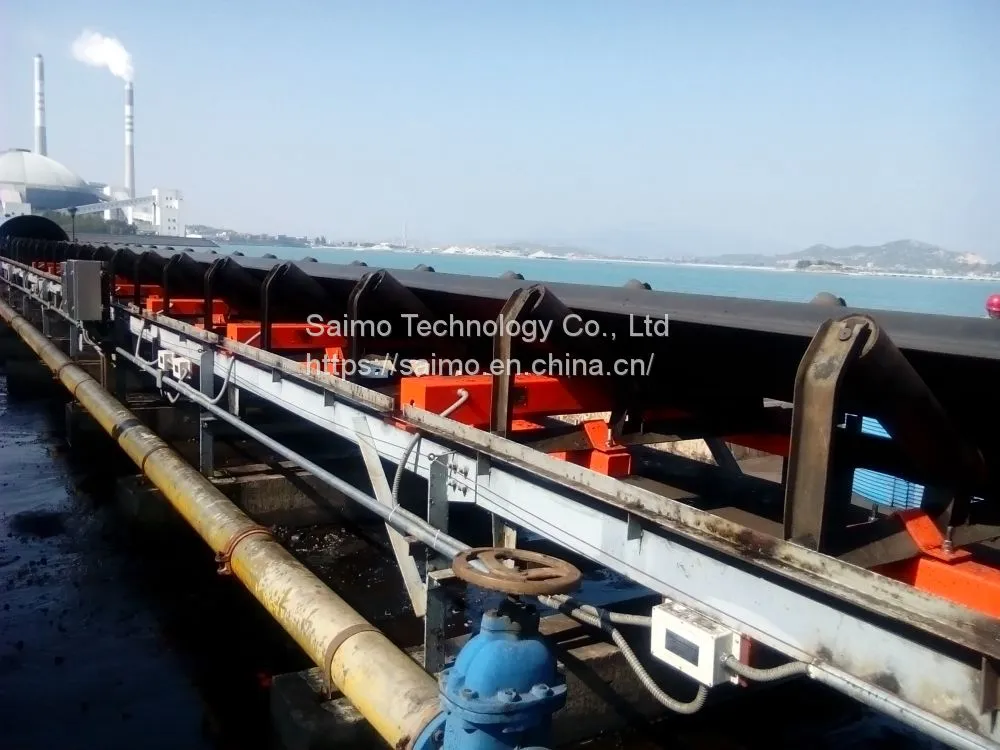

Второй, меньший пример касался портового конвейера, обрабатывающего импортный заполнитель. Однопролетных весов было достаточно, потому что терминалу требовалась только суточная пропускная способность для планирования, а не для коммерческого выставления счетов. Оператор установил весы и теперь получает суточный итог непосредственно с интегратора вместо оценки по количеству грузовиков.

9. Выбор и установка для надежных результатов

Большинство проблем с точностью связаны с конвейером, а не с электроникой. Весовая рама требует стабильной, жесткой секции конвейера с постоянным натяжением и без чрезмерного провисания. Выравнивание и расстояние между роликами вокруг весового пролета должны соответствовать указаниям поставщика.

Окружающая среда также важна. Пыль, влага и вибрация должны учитываться при выборе тензодатчиков и корпусов. Saimo Technology обсуждает эти факторы при спецификации, чтобы оборудование соответствовало фактическим условиям, а не идеализированному чертежу.

Расположение вдоль конвейера — это решение, которое легко упустить из виду. Весовой пролет должен находиться вдали от мест загрузки, приводных шкивов и резких переходов, поскольку эти зоны нарушают ленту. Прямой горизонтальный участок со стабильным натяжением обеспечивает наиболее чистые показания тензодатчиков. Если полностью горизонтальный участок недоступен, поставщик может посоветовать наклон, который все еще находится в допустимом диапазоне.

Калибровка должна быть частью плана с самого начала. Проверка нуля и диапазона с использованием эталонных грузов или, где это возможно, тестирование материала, устанавливают базовый уровень. Повторение этих проверок по графику сохраняет точность показаний в течение многих лет эксплуатации.

10. Часто задаваемые вопросы

10.1 Насколько точны ленточные весы на практике?

Реальная точность зависит больше от установки и обслуживания, чем от самого прибора. Хорошо установленные многороликовые ленточные весы обычно могут поддерживать точность сумматора около 0,5% или лучше, в то время как однороликовые устройства могут быть ближе к 1%. Натяжение ленты, соосность роликов и налипание материала — все это отводит результат от идеала. Регулярная калибровка нуля и диапазона сохраняет заявленные характеристики с течением времени.

10.2 В чем разница между ленточными весами и конвейерными весами?

Эти два термина означают один и тот же прибор. Конвейерные весы — более традиционное название, в то время как ленточные весы распространены в североамериканском употреблении. Оба описывают систему, которая непрерывно взвешивает материал на движущемся конвейере и сообщает скорость потока и накопленный итог. Когда вы видите любой из этих терминов в спецификации, описываемая функция идентична.

10.3 Может ли конвейерные весы использоваться для торговли или выставления счетов?

Да, при условии, что установка соответствует требованиям класса точности и утверждения, действующим в вашем регионе. Приложения для выставления счетов обычно требуют использования многороликовой весовой рамы, тщательной настройки и периодической проверки. В некоторых юрисдикциях также требуется юридическое метрологическое одобрение. Поставщик с опытом в области коммерческого взвешивания может проконсультировать по конкретным требованиям для вашего рынка.

10.4 Как часто следует калибровать конвейерные весы?

Практическая отправная точка — это частая проверка нуля и тест диапазона или материальный тест с более длительными интервалами. Точная частота зависит от нагрузки, износа ленты и стабильности конвейера. Многие операторы проводят проверку нуля еженедельно или при замене ленты, а затем выполняют полную калибровку ежемесячно или ежеквартально. Последовательные записи облегчают обнаружение дрейфа до того, как он повлияет на итог.
